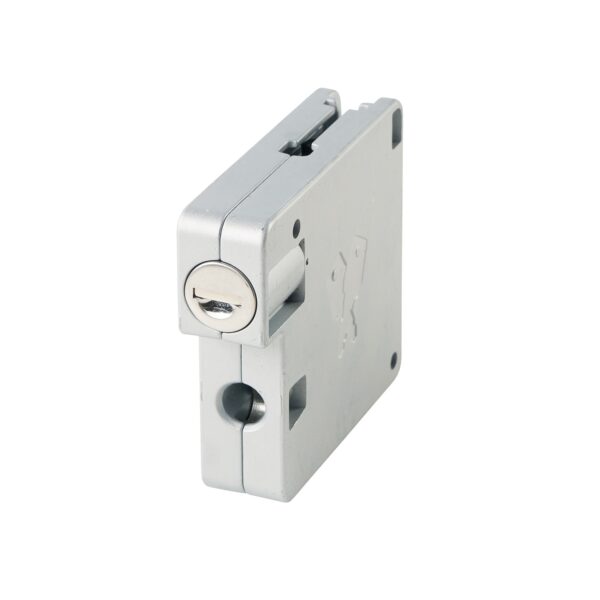

Modulo di hiusura con chiavistello elettronico 3792 (5V) e 3793 (12V)

Progettati e prodotti nel Regno Unito, gli e-latch 3792 (5V) e 3793 (12V) incorporano una gamma di caratteristiche innovative.

Descrizione del blocco

Questi includono sia l’override del cavo chiave che meccanico, un bullone della porta flottante per consentire l’allineamento errato e un meccanismo di precisione azionato a motore con un funzionamento eccellente anche sotto carico.

Questi fermi sono stati progettati per un facile collegamento e controllo e includono un sensore interno per il feedback sulla chiusura della porta. Hanno un’azione push-to-lock e in apertura spingeranno leggermente la porta socchiusa. Per un maggiore movimento è disponibile uno stantuffo caricato a molla in sostituzione del barilotto di esclusione della chiave.

Le chiusure sono fornite con un riscontro montato sulla porta (il cliente deve specificare un montaggio a filo o un distanziatore da 2 mm) e vengono forniti con un cavo da 2, 4 o 6 metri (da specificare dal cliente).

Rigorosamente testati per la durata e l’affidabilità, questi fermi sono ideali per un’ampia varietà di applicazioni come armadietti personali, sistemi postali e di consegna, sistemi di gestione delle risorse e altri contenitori.

Scarica la nostra scheda tecnica o consulta le caratteristiche standard e i dettagli aggiuntivi per ulteriori informazioni.

State cercando un sistema completo? Possiamo fornirvi di un intero sistema di scompartimenti e stockaggio per oggetti e piccoli pacchetti (e-commerce) gestibile da interfaccia touchscreen, complete di software dedicato e chiusure. Per maggiori informazioni contattateci oggi al +32 61 212.261.

Hai una domanda?
Blocca opzioni
Product Code Altezza del frontale Body Width Body Depth Finitura esterna chiedere
37928K (5V) 70 80 20 Argento Elettroforetico
37938K (12V) 70 80 20 Argento Elettroforetico
Caratteristiche standard
  • Costruito in solida lega di fusion
  • Misure compatte ( H70 x L80 x P20 )
  • Due fori di fissaggio Ø4
  • Collegamento cablaggi
  • Facile connettività
  • Chiave per aperture di emergenza
  • Serratura di emergenza a 10 dischi e chiave dedicate ( 1 chiave ogni 50 serrature )
  • Scontrino con angoli arrotondati
  • L’attacco del riscontro flottante consente il disallineamento della porta
  • Presa dello scontrino ad ampia tolleranza
  • Intelligenza a bordo: opzioni di controllo semplici
  • Conferma chiusura porta
  • Rilascio rapido (250 ms)
  • Motore a bassa corrente (250 mA)

Dati tecnici

  • Interfaccia: JST – S6B – PH – SM4 – TB
  • Durata meccanica: 60.000 cicli
  • Dimensioni: 70 x 80 x 20 mm
  • Forza di estrazione: 3000N
  • Carico massimo per apertura elettronica: 150N a 5V è 12V
  • Materiale della custodia: lega di zinco
  • Peso: 350 g
  • Intervallo di temperatura operativa: da -10 a +50 ° C
  • Consumo in standby: 1,4 mA
  • Assorbimento massimo: 300mA

Additional Information

Modulo di hiusura con chiavistello elettronico 3792 (5V) e 3793 (12V) technical drawing

L’ingresso e le uscite latch si collegano direttamente a un microprocessore di bordo (uC). C’è un ingresso per specificare blocco / sblocco (2). Questo è tirato su internamente. Quando è collegato a VCC (1) o lasciato scollegato, il fermo verrà bloccato. Il fermo si sblocca quando il blocco / sblocco (2) viene abbassato (collegato a terra) per più di 10 ms.

Sono presenti tre uscite che indicano lo stato del latch. La presenza di un latch è indicata da un segnale basso sull’uscita latch presente (3).

Lo stato di blocco (4) indica se il fermo è in posizione di blocco (alto) o meno (basso). Quando questa uscita è alta, il latch internamente è nello stato bloccato. Se la porta è ancora aperta, verrà bloccata alla successiva chiusura.

Lo stato di blocco (5) indica se il chiavistello è bloccato nella serratura (alto) o meno (basso). Questo identifica se la porta è chiusa e bloccata o meno. Se il fermo è sbloccato (vedere sopra), l’indicatore di blocco sarà sempre basso.

Schema di collegamento

Connettore maschio
 MPN  JST, PHR-6
 Pin  Descrizione
 1  +5V or +12V
 2  In – chiusura / apertura
 3  Out – riscontro presente (attivo basso)
 4  Out – bloccato (attivo alto)
 5  Out – chiuso e riscontro presente (attivo alto)
 6  Terra

Informazioni elettriche

3792 & 3793 Schema di collegamento
3792 & 3793 Diagramma di temporizzazione

Accessori

Electronic Latch Lock 37928K with Standard Barrel

E-Latch

Codice Prodotto Descrizione
37928K 5V E-Latch (zincato e finitura trasparente)
37938K 12V E-Latch (zincato e finitura trasparente)

Altri Colori disponibili su richiesta

Striker assembly_3792 electronic latchlock

Striker

Codice Prodotto Descrizione Dimensione ‘X’
 9519010 Striker assembly (flush fit)  20mm
9519011 Striker assembly (2mm stand-off) 22mm
Plug Replacement Barrel_3792 electronic latchlock

Spina

Codice Prodotto Descrizione
9235435 Spina (sostituzione del rotore)
Spring loaded door plunger_3792 electronic latchlock

Door Plunger

Codice Prodotto Descrizione
9519013 13mm Spring Loaded door plunger
(Replaces Barrel Override)
3792 Cable

Cavo

Codice Prodotto Descrizione
9560520 cavo 2 metri
 9560540 cavo 4 metri
9560560 cavo 6 metri

Nota : tutti I cavi hanno una connessione maschio ad entrambi I capi

Extra extended override key_3792 electronic latchlock

Chiave per aperture meccanica di emergenza

Codice Prodotto Descrizione
9300124 chiave per aperture meccanica di emergenza

Nota : una chiave ogni 50 serrature / ordine standard
